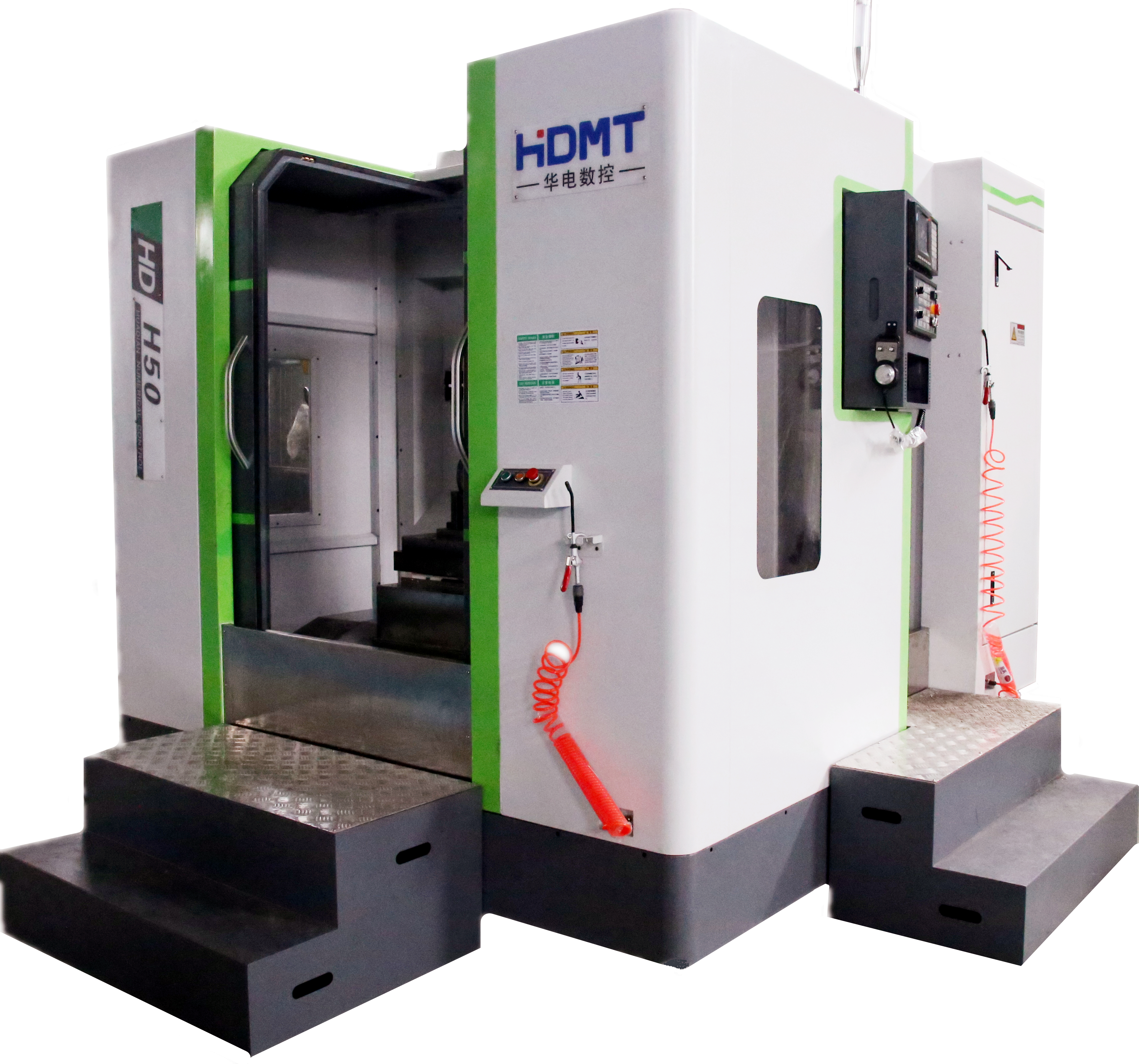

HD-H50卧式加工中心, 卧式加工中心, 卧加, 加工中心供应 - HDMT河北华电数控设备制造有限公司官方网站

功能及特点说明

一、机床总体布局：

本卧式加工中心采用倒T型结构，一体式底座，床身、工作台、滑座、立柱、主轴箱等大件均采用高强度铸铁材料，造型为树脂砂工艺，两次时效处理消除应力。这些大件均采用SW 和Ansys 优化设计，提高大件和整机的刚度和稳定性，有效抑制了切削力引起的机床变形和振动。

拖动系统：

X、Y、Z 轴采用线型导轨，机床整体运行噪音低，摩擦力小，灵敏度高，高速振动小，低速无爬行，定位精度高，伺服驱动性能优，提高机床的精度和精度稳定性。

X、Y、Z 轴伺服电机经弹性联轴节与高精度滚珠丝杠直联，减少中间环节，实现无间隙传动，进给灵活、定位准确，传动精度高。

Y轴伺服电机带有自动抱闸功能，在断电的情况下，能够自动抱闸将电机轴抱紧，使之不能转动，起到安全保护的作用。

主轴组：

主轴组采用台湾专业厂家生产，具有高精度，高刚性。轴承采用P4 级主轴专用轴承，整套主轴在恒温条件下组装完成后，均通过动平衡校正及跑合测试，提高了整套主轴的使用寿命及可靠性

主轴在其转速范围内可实现无级调速，主轴采用电机内置编码器控制，可实现主轴定向和刚性攻丝功能。

刀库：

采用高品质16把圆盘刀库，安装在立柱侧面，具有换到速度快（3 秒）、换刀准，效率高、寿命久等特点。

切削冷却系统：

配备大流量冷却泵及大容量水箱，充分保证循环冷却，冷却泵功率：0.45Kw，压力：1.2bar。

主轴箱端面配有冷却喷嘴，既可以水冷也可以风冷，并且随意切换，冷却过程可以通过M 代码或控制面板进行控制。

配有清洁气枪、水枪用来清洁机床。

气动系统：

气动三联件能够过滤气源中的杂质和水分，防止不纯净的气体对机床部件损伤和腐蚀。电磁阀组通过 PLC 程序控制，保证主轴松刀、主轴中心吹气、主轴夹刀、主轴风冷等动作能够快速准确的完成。

机床防护：

机床采用符合安全标准的防护间，既防止冷却液飞溅、又保证操作安全、外观宜人。机床各导轨均有防护罩，防止切屑、冷却液进入机床内部、使导轨和滚珠丝杠免受磨损和腐蚀。

润滑系统：

导轨、滚珠丝杠副均采用中央集中自动稀油润滑，各个节点配有定量式分油器，定时定量向各润滑部位注油，保证各滑动面均匀润滑，有效的减少了摩擦阻力，提高了运动精度，保证了滚珠丝杠副和导轨的使用寿命。

排屑系统：

加工过程中产生的铁屑直接落到防护间上，防护内部斜面结构使得铁屑很顺利的滑落到排屑槽里，然后通过螺旋排屑器将铁屑输送到接屑小车里，简单实用而且经济性好。

机床工作条件：

(1)电源：380V±10% 50HZ±1%，三相交流电

(2)使用温度：5℃-40℃

(3)环境温度：15℃-25℃

(4)相对湿度：40-75%

(5)气源压力：0.5-0.7Mpa

(6)气源流量：350L/min

二、主要技术参数：

规格参数		HD-H50	单位
工作台	工作台面长*宽	500×500	mm
工作台	工作台承重	500	kg
行程	左右行程（X）	500	mm
	上下行程（Y）	550	mm
	前后行程（Z）	700	mm
主轴	锥度	BT40-Φ150，皮带主轴
	主轴中心至工作台面距离	100-650	mm
	主轴鼻端到工作台中心距离	240-940	mm
	主轴转速	4500	rpm
	额定功率	11	kw
	驱动形式	直驱同步带传动
精度	定位精度	±0.01	mm
精度	重复精度	±0.01	mm
导轨/丝杠	X/Y/Z滚珠丝杠	4010/4010/5010
导轨/丝杠	X/Y/Z直线线轨	2×45/2×45/2×55
进给速度	X/Y/Z快移速度	5	m/min
	X/Y/Z电机参数	15/15（抱闸）/15	Nm
	X/Y/Z连接方式	直连
刀库	型式	圆盘式
	容量	16	pcs
	刀具直径	40	mm
	刀具重量	10	kg
	刀具长度	200	mm
	刀库重量	25	kg
回转台	数控回转台	5°一分
其它	电源	AC 380V
	机床重量	约7000	kg
	外形尺寸	3500X2300X2700	mm

三、机床配置：

1. 标准配置：

1	广州科源KY-980MC	10	BT40皮带主轴
2	机床照明工作灯	11	中央集中自动进给润滑系统
3	主轴锥孔清洁空气	12	三色警示灯
4	切屑液系统	13	分离式手轮
5	10.4”显示器	14	RS232 接口
6	伺服变压器	15	全防护
7	气枪	16	三轴滚柱式直线导轨
8	地基垫铁及调整螺栓	17	三轴精密研磨滚珠丝杆
9	随机技术文件	18	自动排屑机

2、客户选配：

序号	名称
1	数控系统
2	自动排屑器
3	电柜空调器
4	分度工作台
5	刀库

四、主要外购件清单：

序号	名称	产地	数量
1	主轴单元	健椿/丹铨	1套
2	主轴电机	阿尔法
2	打刀缸	亚德客/健椿	1套
3	滚珠丝杠X/Y/Z	上银/银泰	3套
4	直线导轨X/Z/Y	上银/银泰	3 套
5	丝杠轴承	NSK/FAG	15套
6	联轴器	锋桦	3套
7	液压系统	华电数控	1套
8	电气元件	天正/施耐德	1套
9	转台	联顺	1 套
10	刀库	申德/冈田	1 套

售后服务　　

1、保证设备包装符合防潮、防雨、防锈、防腐及防震要求，标识清晰无误，使物品安全、及时运抵现场。

　　2、优质、快捷的技术服务

　（1）为更好地保证设备的正常运行，及时解答用户提出的疑问，帮助用户解决问题，公司特设维护中心，负责各地的设备维护和技术咨询等服务。维护中心由专职工程师负责随时为客户免费提供技术咨询服务。

　（2）保证在接到用户故障电话后，1000公里以内24小时内赶赴现场，其它地区48小时内赶赴现场，并第一时间解决客户问题。

　（3）公司维护中心有24小时的电话服务400-112-8366，由专职的工程师受理用户来电，保证用户在使用设备的过程中，及时得到技术上的支援。

　　3、免费为用户调试、开通

　　工程师负责现场设备的安装、调试、开通、检测。设备在调试成功后，供方应书面给用户提供测试结果，在征得用户同意后供方技术人员方可撤离现场。

　　4、定期巡检

　　我公司将巡检制度设为常规维护工作之一，即公司组织每半年对运行的设备巡检一次。公司巡检工程技术人员为主，有设计人员参与。并听取用户反映的问题及建议，不断完善产品的软硬件功能和质量。

　　5、质保期

　　质保期：合同项下设备保修期为安装调试成功后12个月。保修期内（除不可抗力因素及人为损坏外）零配件费用、出差费用均由供方承担。

　　6、终身维护，保证用户利益

　　华电数控设备制造有限公司的设备自验收合格之日起，正常条件下（除不可抗力因素及人为损坏外），免费质保12个月。保修期满，本公司继续提供终生的免费服务，若需要更换零配件，仅收取成本费用。

　　7、建立用户档案，完善产品质量

　　公司维护中心除开展用户技术咨询服务外，还负责受理和收集用户投诉咨询信息，保证用户提出的问题和要求能得到及时处理，并对处理情况进行跟踪和验证。同时建立用户档案记录产品使用情况，为今后产品的质量改进提供依据。我们将不断努力，精益求精，为顾客提供最满意的产品和服务。

　　8、配件储备情况及供应方式

　　我公司长期储备各类设备配件，可按用户的要求，选择特快专递、中铁快运、航空运输、公路配送等运输方式。应急配件可以24小时以内运至用户现场。

　　9、技术升级服务

　　我公司对用户免费提供软件升级版本。由于用户的特殊要求和工艺改变，需要改动PLC程序或计算机程序时，我公司负责改动，不再收取软件费用。
