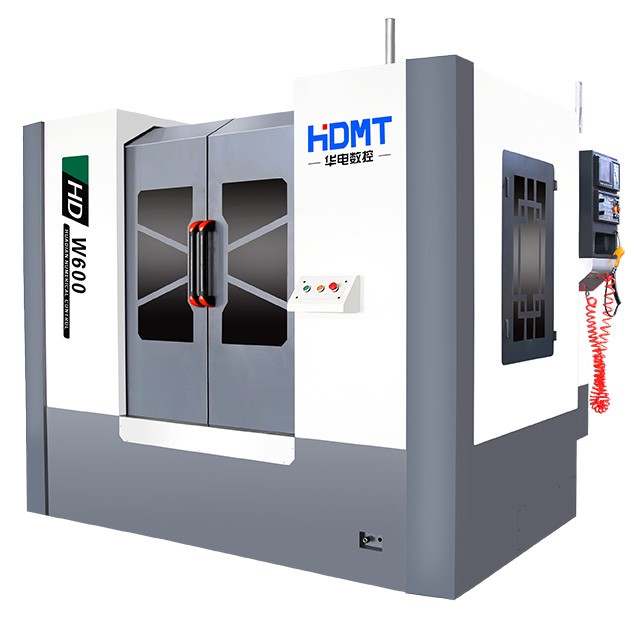

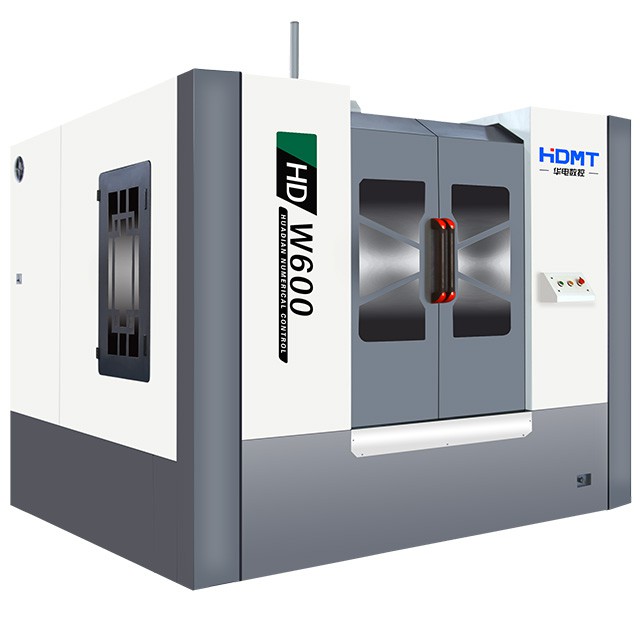

卧式加工中心大型卧加CNC加工中心HD-600阀门加工专用机床

华电数控卧式加工中心，本机床为十字滑台型结构，一体式底座，配有刀库和旋转工作台。能够实现对各种箱体类、壳体、模具、等复杂零件一次装夹，完成键、钻、铣、扩、铰、攻丝等多种工序加工。

状态：



询价加入询价篮

型号：
HD-W600
产品品牌：
华电数控

产品描述

华电数控专业生产阀门加工机床、阀门加工专机、阀门加工设备，用于锻钢、铸钢（碳钢）闸阀、截止阀、蝶阀等车削、钻孔加工，吃刀量达10mm，设备高效便捷、稳定可靠。

一、产品简介与用途：

本机床为卧式加工中心，刀库采用24把圆盘式刀库或立式刀架，配有等分工作台。能够实现对各种箱体类、壳体、模具等复杂零件一次装夹，完成键、钻、铣、扩、铰、攻丝等多种工序加工。
二、主要结构特点：
●1、底座、工作台、立柱、横梁、滑座、主轴箱等主要基础件采用HT300铸铁，箱体式结构，紧凑而合理的对称式筋结构保证了基础件的高刚性和抗弯减震性能；基础件采用树脂砂造型并经过充分的时效处理，为机床长期使用性能的稳定性提供了保障。
●2、X、Y、Z三个方向进给采用大螺距高精度高强度的滚珠丝杠，进给速度高；伺服电机利用弹性联轴器与丝杠直联，进给伺服电机直接将动力传递给高精度滚珠丝杠，保证机床的定位精度；
●3、丝杠支承采用丝杠专用轴承并预拉伸结构，大大降低了机床长时间运转中热变形对精度的影响；
●4、 X、Y、Z三个方向导轨、丝杠都采用密闭防护，保证丝杠及导轨的清洁，确保机床的传动及运动精度；
●5、主轴箱装有自动平衡系统，保证了机床的加工精度；
●6、采用先进的集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠；
●7、机床可配套国产/进口CNC控制系统，功能齐全、操作简便精度稳定、可靠。

三、机床参数/配置：

规格	参数	HD-W600	单位
工作台	工作台面长	1000	mm
	工作台面宽	500	mm
	工作台承重	450	kg
行程	左右行程（X）	800	mm
	上下行程（Y）	600	mm
	前后行程（Z）	450	mm
	主轴鼻端到工作台距离	140-640	mm
主轴	锥度【型号/安装尺寸】	BT40-Φ150，皮带主轴【罗型中心出水主轴】
	主轴中心至工作台面距离	100-700	mm
	主轴转速	8000	rpm
	最大额定功率	7.5	kw
	驱动系统	直接速度皮带传动
精度	定位精度	±0.01	mm
精度	重复精度	±0.01	mm
进给速度	X/Y/Z最大快移速度	20	m/min
	X/Y/Z电机型号	X15/Z/15/Y15抱闸
	X/Y/Z连接方式	直连
滚珠丝杠	X/Z/Y	X:4012/Y:4012/Z:4012	THK
线规	X/Z/Y	2×MSA35.2×MSA35.2×MSA45	THK
刀库	型式	立式BT40
	容量	4	pcs
	最大刀具直径	40	mm
	最大刀具重量	10	kg
	最大刀具长度	200	mm
	刀库重量	30	kg
数控系统	选配	GSK/FANUC/SIEMENS
其它	电源	AC 380V
	机床重量	5500	kg
	外形尺寸	2700X2500X2200	mm
油压分度盘		昆山宏易昌
电器		天正
油水分离器/打刀缸		亚德客
排销机链板		华电数控
排销机螺旋		华电数控
液压站		华电数控
护罩		华电数控
中心出水水箱		华电数控
平衡缸		協清机械
